变压器铁芯分类

2020-08-25 12:37:27

次

常用的变压器铁芯一般都是用硅钢片制做的。硅钢是一种含硅（硅也称矽）的钢，其含硅量在0．8～4．8%。由硅钢做变压器的铁芯，是因为硅钢本身是一种导磁能力很强的磁性物质，在通电线圈中，它可以产生较大的磁感应强度，从而可以使变压器的体积缩小。铁心主要由铁芯本体、紧固件和绝缘件组成：

①铁芯本体、磁导体、由电工钢片制成。

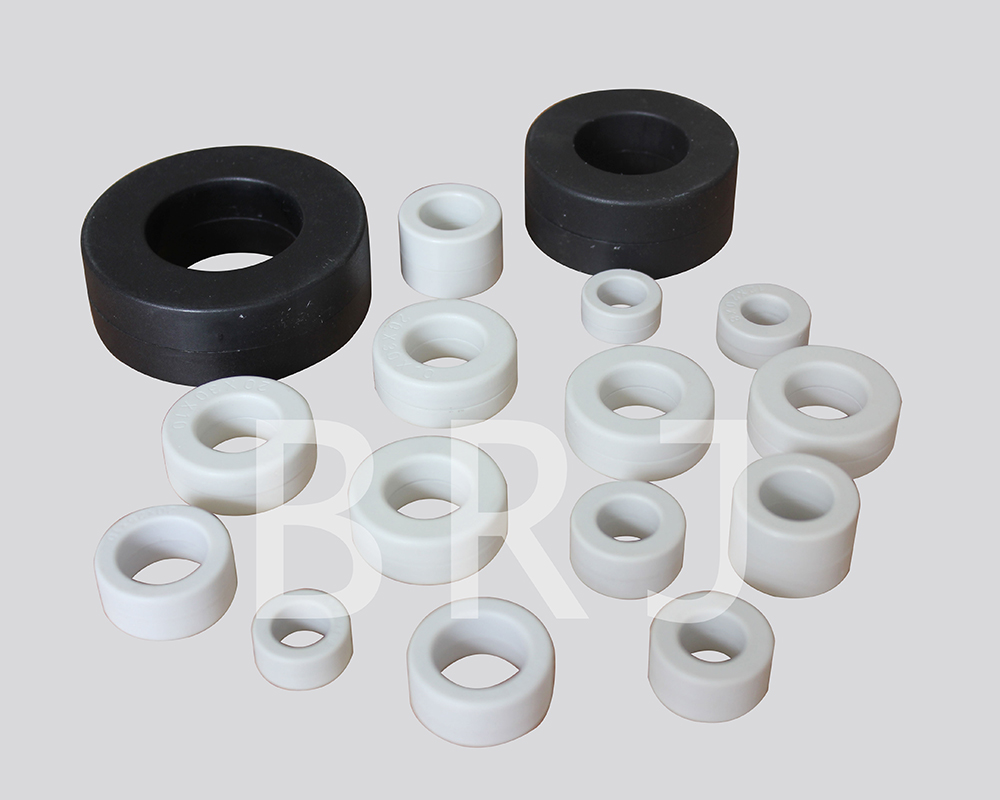

变压器铁芯

②紧固件、夹件、螺杆、玻璃绑扎带、刚绑扎带和垫块等。

③绝缘件、夹件绝缘、绝缘管和绝缘垫、接地片和垫脚等。

变压器铁芯可以分为

（1）壳式和芯式铁芯：铁芯中套绕组的部分称为“心柱”，不套绕组只起磁路作用的部分称为“铁轭”。凡铁芯包围了绕组就称为壳式；凡绕组包围心柱的称为芯式。壳式和芯式各有特色，但是由铁芯就够所决定的变压器制造工艺却大有区别，一旦选用了某种结构就很难转而产生一种结构。我国大多变压器铁芯采用叠积芯式。

（2）单相和三相铁芯：单相铁芯有单项两柱式叠铁芯。单相单柱旁轭式四柱铁芯、单相双柱式叠铁芯、单相辐射式叠铁芯共五种；三相铁芯有三相柱式叠铁芯、三相旁轭式五柱铁芯、三相双框式叠铁芯、三相电抗器叠铁芯共四种。

（3）立体式和平面式：立体式的心柱和铁轭不在一个平面内，有辐射式、渐开线式、对称式，因磁通分布比较均匀，可降低损耗；平面式的心柱和铁轭在同一平面内，机械强度高，工艺性好。

（4）叠铁芯和卷铁芯：一般均为叠铁芯，由铁芯叠装而成。卷铁芯的形式较多。渐开线铁芯的心柱与铁轭之间气隙较大，影响空载电流，所以容量不能做的太小；但因漏磁通垂直进入铁芯片平面，影响附加损耗，所以片宽不宜过大，即容量不能太大。
