高频变压器用纳米晶磁芯

2020-08-25 14:55:46

性能特点

磁芯材质:铁基纳米晶磁芯

饱和磁感应强度: 1.25T

导磁率 @ 10KHz: > 20000

居里温度(℃): 560

叠片系数: 0.78

饱和磁致伸缩系数(*10^-6): <2

电阻率 (μΩ.cm): 90

带材厚度: 25μm

磁芯形状:环型,矩形,C型


高饱和磁感应强度 – 相对传统铁氧体磁芯,可以减少变压器体积

高导磁率 – 提升效率,低激磁功率,减少铜损

低矫顽力和低铁损 – 变压器低温升,节能低碳环保

高居里温度 – 温度特性好,工作温度 -40 – 130℃

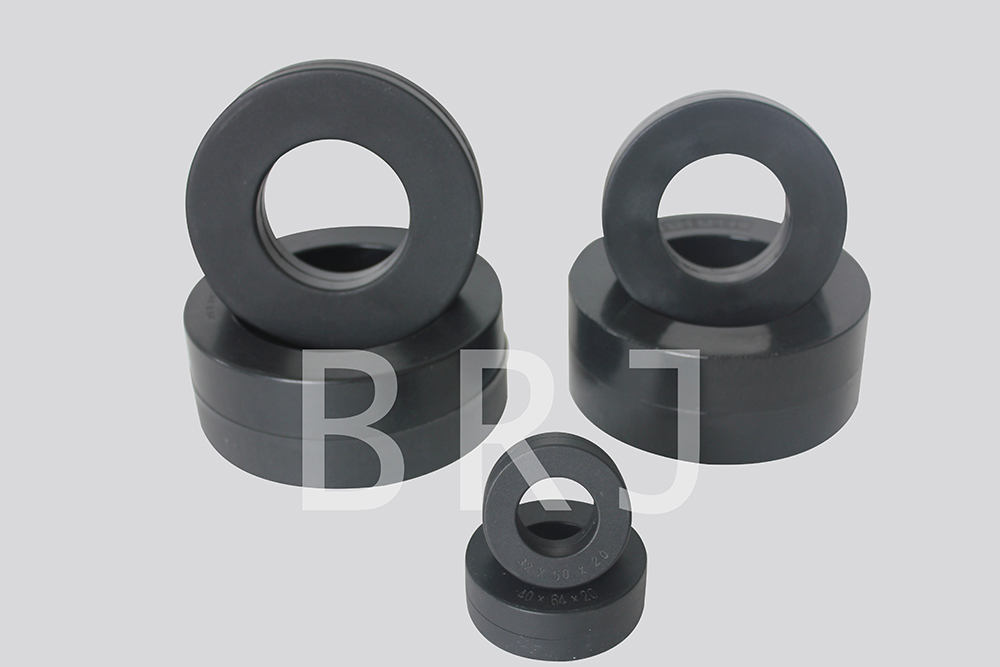

磁芯形状




应用领域

>> 逆变焊机

>> 电镀电源

>> 功率放大器

>> 大功率激光电源

>> 通信电源,铁路、高铁电源

>> 高频感应加热电源

>> 高频高压除尘电源


>> 大功率高频开关电源




 纳米晶磁芯与传统铁氧体磁芯的对比



性能

纳米晶磁芯

铁氧体磁芯

饱和磁感应强度(T)

1.25

0.5

剩磁 (T) (20KHz)

<0.3

0.2

铁损 (20KHz/0.2T) (W/Kg)

<3.4

7.5

铁损 (20KHz/0.5T) (W/Kg)

<30

不能使用

铁损 (50KHz/0.3T) (W/Kg)

<40

不能使用

导磁率 (20KHz)

>20,000

2000

矫顽力 (A/m)

<2.0

6

饱和磁致伸缩系数(*10^-6)

<2

4

电阻率 (μΩ.cm)

90

10^6

居里温度(℃)

560

<200

叠片系数

>0.75

n/a
