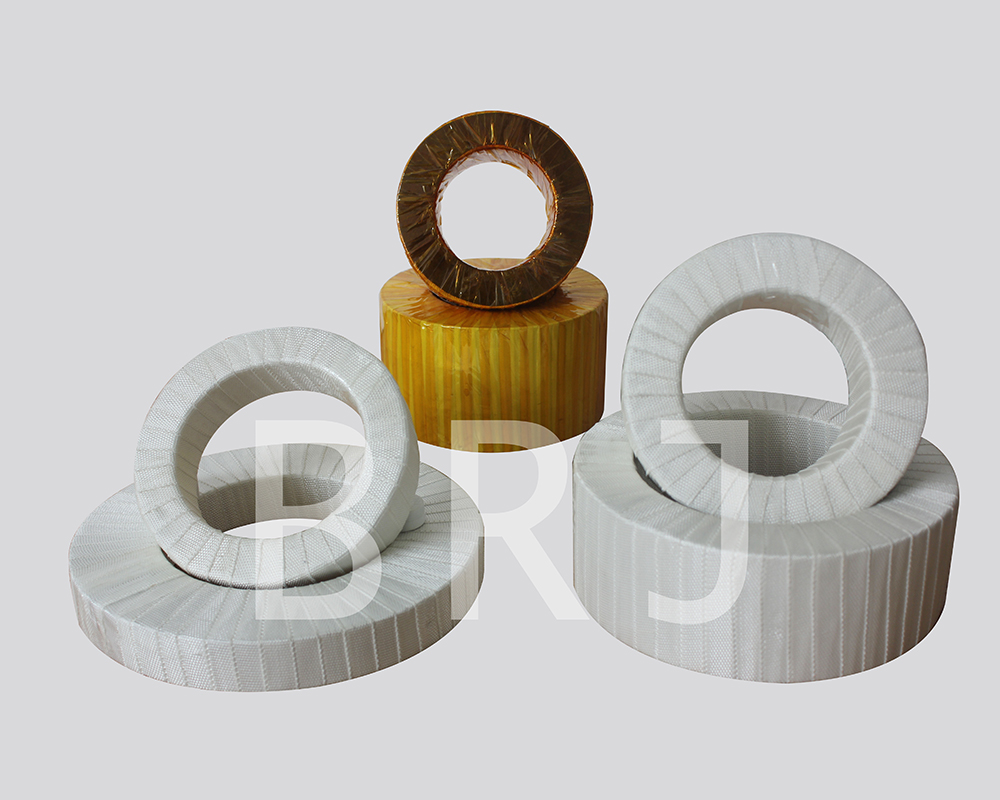

电感器铁心是使用铁心的电抗器，体积小，用铜少。
由于铁磁材料的非线性，其电感量在通过电流较小时基本不变，而在通过电流较大时会减小，且电流与电压不成线性关系。为减小这种非线性，常在铁心磁路中开气隙。
电感器磁芯，我们平时在电子设备的电源线或信号线一端或者两端看到的磁环就是共模扼流圈。共模扼流圈能够对共模干扰电流形成较大的阻抗，而对差模信号没有影响(工作信号为差模信号)，因此使用简单而不用考虑信号失真问题。并且共模扼流圈不需要接地，可以直接加到电缆上。 磁环的匝数选择 将电缆穿过一个铁氧体磁环就构成了一个共模扼流圈，根据需要，也可以将电缆在磁环上面绕几匝。匝数越多，对频率较低的干扰抑制效果越好，而对频率较高的噪声抑制作用较弱。在实际工程中，要根据干扰电流的频率特点来调整磁环的匝数。通常当干扰信号的频带较宽时，可在电缆上套两个磁环，每个磁环绕不同的匝数，这样可以同时抑制高频干扰和低频干扰。从共模扼流圈作用的机理上看，其阻抗越大，对干扰抑制效果越明显。而共模扼流圈的阻抗来自共模电
Lcm=jwLcm，从公式中不难看出，对于一定频率的噪声，磁环的电感越大越好。但实际情况并非如此，因为实际的磁环上还有寄生电容，它的存在方式是与电感并联。当遇到高频干扰信号时，电容的容抗较小，将磁环的电感短路，从而使共模扼流圈失去作用。 根据干扰信号的频率特点可以选用镍锌铁氧体或锰锌铁氧体，前者的高频特性优于后者。锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。所以，在抑制高频干扰时，宜选用镍锌铁氧体;反之则用锰锌铁氧体。或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。 磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。 磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口。
